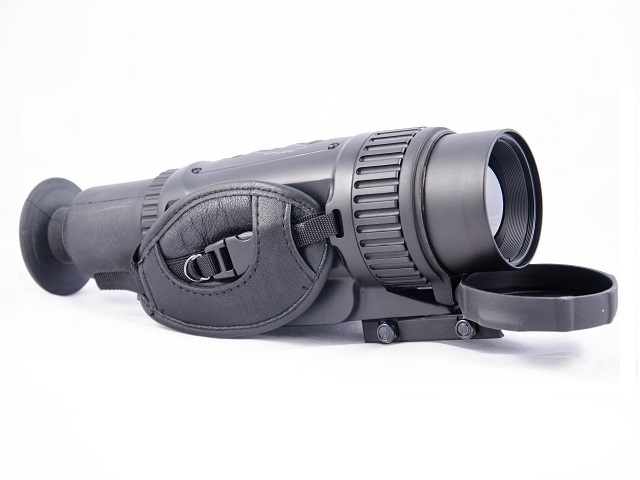

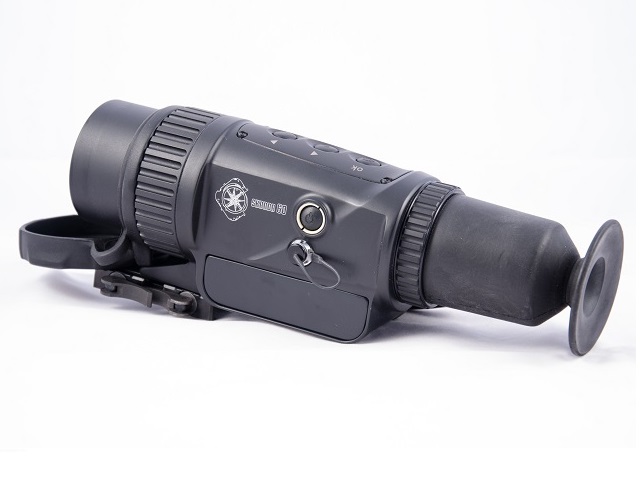

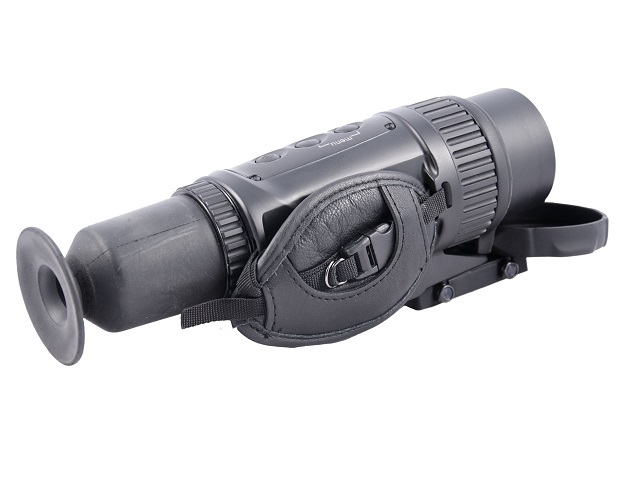

Тепловизионный комплекс «Сканда 60»
Прибор представляет собой базовую модель в числе разработок НПО «Сканда Рус». Портативное высокопроизводительное устройство предназначено для решения широкого спектра наблюдательных и других тактических задач. Стойкость изделия к отдаче крупных калибров делает его эффективным и надёжным изделием для всех видов стрелкового оснащения. Модель активно используется профессиональными охотниками и представителями силовых структур. Тепловизор создан на базе неохлаждаемой микроболометрической матрицы высокой чувствительности. При критически низкой видимости, задымлённости, пылевом заслоне, густом тумане и прочих экстремальных ситуациях тепловизионное устройство «Сканда 60» позволяет обнаруживать и вести ростовую фигуру на дистанции до 700 м. Выявления человека или зверя становится возможным на расстоянии более 1000 м.
Модель причисляют к классу пассивных приборов, он не испускает никаких энергетических волн, что исключает возможность обнаружения пользователя с помощью специальных устройств. Дисплей OLED гарантирует высокое разрешение получаемого изображения и безотказную работу при критически низких температурах. Оптическая схема устройства «Сканда 60» создана с применением германиевых линз. Наличие цифрового приближения 2х и 4х расширяет эксплуатационный потенциал устройства. Ударостойкий газонаполненный корпус класса защиты IP 67 делает прибор максимально адаптированным к условиям экстремальной эксплуатации. Дополнительный функционал тепловизионного комплекса «Сканда 60»:
- трёхуровневая автонастройка яркости;
- быстрый и удобный ввод баллистических поправок;
- 25 типов прицельных марок;
- возможность фото- и видеосъемки.
Технические характеристики «Сканда 60»
Настройка и последующая работа с прибором осуществляется при помощи удобно расположенных кнопок. Благодаря продуманной системе быстрого крепления время приведения устройства в рабочее состояние, при наличии определённых навыков, составляет до 5 секунд.
| Технические характеристики | |
| Тип прибора | Прицел/Монокуляр |
| Приёмник теплового излучения | Микроболометр |
| Спектральный диапазон работы | 7 — 14 мкм |
| Разрешение матрицы | 384*288 элементов |
| Размер пикселя матрицы | 25 мкм |
| Кадровая частота | 60 Hz (NTSC) / 50 Hz (PAL) |
| Коррекция неоднородности (NUC) | Автоматическая/ручная |
| Полярность отображения объектов | Тепло белым / чёрным |
| Яркость | 3 уровня/автоматическая/ручная |
| Температурная чувствительность (NETD) | <50 mK, при F’/d=1,0 |
| Цифровое приближение | 2х, 4х |
| Выходящий аналоговый видеосигнал | CCIR (PAL)/RS-170 (NTSC) |
| Дисплей | OLED 852×600 элементов |
| Время запуска в рабочий режим | <5 секунд |
| Возможность Видеозаписи | Да, на внешнее устройство видеозаписи. |
| Возможность Фотозаписи | Да, до 150 фотоснимков. Выгрузка при помощи системного кабеля и ПО |
| Диапазон рабочих температур | от -32°C до +60°C |
| Диапазон температур хранения | от -35°C до +75°C |
| Ударная нагрузка, тест | .375 H&H; .338 Lapua Magnum |
| Механическая вибрация, тест | Синусоидальная, 40 м / с ², 10 — 80 Гц |
| Прицельная марка | Электронная, 25 типов |
| Фокусное расстояние, f ‘ | 60 мм |
| Материал линз объектива | Германий, Высокопрочное углеродное покрытие на внешней поверхности |
| Видимое увеличение | 3х |
| Относительное отверстие | 1,25 |
| Угол обзора | 9,2°(гориз.) х 6,9°(верт.) |
| Удаление выходного зрачка | 65 мм |
| Диоптрийная настройка видоискателя | от -4 до +4 диоптрий |
| Питание, непрерывное время работы (t= 25°С) | АКБ 2 x 18650 3.7 V,> 6 часов |
| АКБ 4 x 18650 3.7 V,> 14 часов | |
| АКБ 4 x RCR123A 3.7 V | |
| Дальность эффективной стрельбы по РФ | > 700 м |
| Дальность обнаружения по РФ | > 1200 м |
| Дальность обнаружения по автотехнике | > 2400 м |
| Шаг регулировки марки прицеливания | 22 мм/100 м |
| Тип крепления | Крепёжный механизм стандарта MIL1913. |
| Предназначен для крепления в положении «Прицел» на планке «Picatinny» (MIL-STD-1913 RAIL/STANAG 2324 RAIL) | |
| Исполнение защиты прибора | IP 67, азотозаполненный |
| Размер (ВхШхД) без наглазника | 88 мм x 76 мм x 188 мм |
| Вес | 1040 г |
