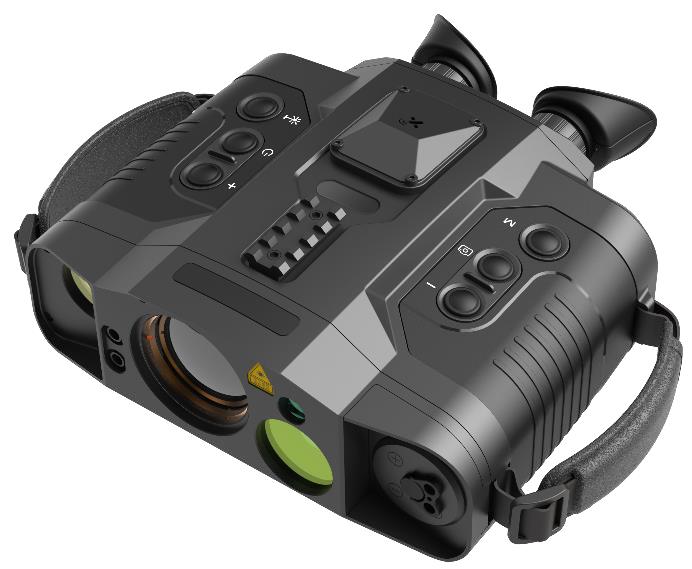

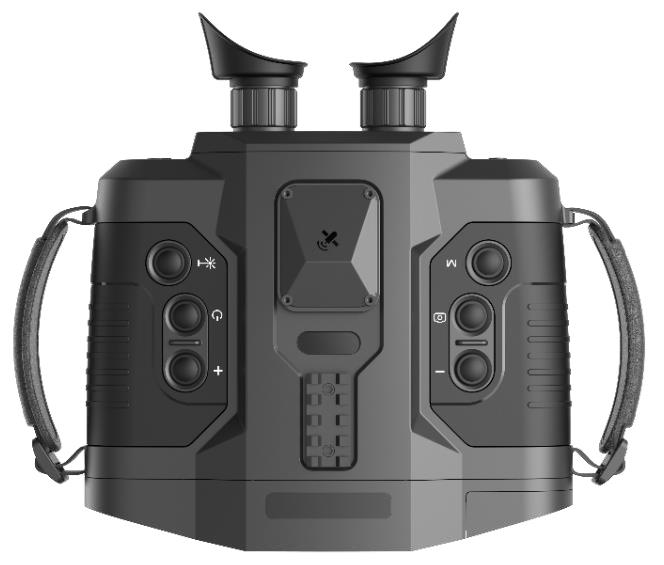

Мультифункциональный прибор наблюдения Сканда 70MIRa Mk2
«Сканда 70MIRa Mk2» — носимый многоспектральный прибор наблюдения и разведки. Изделие позволяет наблюдать за объектами в 2-х разных спектрах посредством охлаждаемой тепловизионной и телевизионной видеокамер. Подобранные соотношения полей зрения и пространственного разрешения при максимальном увеличении обеспечивают совмещённое изображение. Устройство имеет функцию фото-видеозаписи, встроенный дальномер, целеуказатель, модуль геопозиционирования.
Комплект поставки
| Наименование | Количество |
| Мультифункциональный прибор наблюдения «Сканда 70MIRa Мк2» | 1 |
| Сумка для переноски | 1 |
| Комплект для чистки оптики | 1 |
| Аккумулятор литиевый (АКБ) типа 18650 | 16 |
| Зарядное устройство для АКБ | 2 |
| Паспорт/Инструкция / Гарантия | 1 |
| Комплект интерфейсных кабелей | 1 |
| Пульт дублирования кнопок управления | 1 |
| Кейс для хранения и транспортировки | 1 |
| Комплекс дистанционного управления КДУ-01 (управление, видео и питание на расстоянии до 500 м.) | ОПЦИЯ |
Функциональные особенности
- Время загрузки системы (без учета GPS) — менее 3 минут;
- Пониженный уровень шума;
- Оптимальное количество органов управления для быстрого вызова основных функций;
- ИК-детектор с разрешением 1024×768, 10 мкм;
- Ёмкость памяти составляет 128 Гб. Видео и звук автоматически синхронизируются;
- Электронная инструкция, помощь в процессе поиска по Меню устройства;
- Лазерный дальномер имеет функцию непрерывного измерения дальности;
- Передача данных по WIFI (2.4/5,0 ГГц) / Bluetooth;
- Совмещённое ИК и телевизионное изображение в узком поле зрения;
- Цифровая стабилизация изображения;
- Функция автоматического распознавания человека, транспортного средства или БПЛА;
- Автоматическое отключение окуляров;
- Меню на русском и английском языках;
- Подключение по Ethernet со сменой IP и MAC адресов.
Технические характеристики
Характеристики |
Сканда 70MIRa Mk2 |
| Форм-фактор изделия | Бинокуляр |
| Фото-аудиовидеозапись | Да |
| Режимы отображения изображения | ТВ изображение, ИК изображение, Совмещение |
| Тепловизионная камера (ИК) | |
| Приёмник теплового излучения | Охлаждаемый, 1024*768, 10 мкм |
| Спектральный диапазон работы | 3,7-4,8 мкм |
| Поле зрения | от 8,3° х 6,2° до 2,6° х 1,9° (±5%) |
| Оптическое увеличение | Непрерывно |
| Полярность отображения объектов | Тепло Белым / Чёрным; Псевдоцвет |
| Дальность распознавания АБТ / РФЧ*, м | ≥ 7 000 / ≥ 3 500 |
| Телевизионная камера (ТВ) | |
| Приёмник | 4,0 млн пикселей; 2,9 мкм; 1/1,8” |
| Поле зрения | от ≥ 9,3° х 7,4° до 2,0° х 1,6° |
| Увеличение оптическое | Непрерывно |
| Фокусировка | от 50 м до ∞ |
| Функция антитуман | Да, при видимости ≤ 4 км степень повышения чёткости ≥ 1,5 |
| Дальность распознавания АБТ / РФЧ*, м | ≥ 8 000 / ≥ 4 000 |
| Дальномер | |
| Спектральный диапазон | 1,535 мкм, Класс безопасности II |
| Дальность измерения, м | от 50 до ≥ 8 000 |
| Точность измерения, м | ≤ ± 2,0 |
| Корректность измерения | ≥ 98 % |
| Частота измерений | ≥ 1,0 Гц |
| Целеуказатели | |
| Видимый, 625-665 нм | ˃ 25 метров днём, ˃ 2000 метров ночью |
| Невидимый 820-855 нм | ˃ 600 метров (низк. уров.), ˃ 2000 метров (высок. уров.) |
| Класс безопасности | Класс IIIА |
| Магнитный компас, определение координат | |
| Точность определения азимута | ≤ 0,5° (при угле наклона ±15°) |
| Система определения координат | GPS/GLONASS/Beidou |
| Точность по горизонту / высоте / цели, м | ≤ 5 / ≤ 5 / ≤ 20 (на расстоянии 2,0 км) |
| Общие характеристики | |
| Дисплей | 2 цветных OLED; 1280*1024 |
| Диоптрийная настройка | ± 4 дптр |
| Электронное увеличение | 1х – 4 х непрерывное |
| Совмещённое ИК и ТВ | Да, при минимальном поле зрения |
| Интерфейс обмена данными | Ethernet, USB, RS232, WIFI / Bluetooth |
| Видеоинтерфейс | RTSP / HDMI |
| Время выхода в рабочий режим (без GPS) | ≤ 3 минут при НКУ |
| Элементы питания, время работы в НКУ | 4 или 8*18650, ≥ 6 ч. |
| Внешнее питание | Да, 15 V DC |
| Встроенная память | ≥120 Гб (≥ 6 ч видео AVI, ≥ 10 000 фото JPG) |
| Масса (включая 8 АКБ 18650) | ≤ 3,6 кг |
| Габариты, не более (ШхВхД), с наглазником | 270х255х115 мм |
| Крепление | стандартное 1/4 или 3/8 дюйма |
| Диапазон рабочих температур | от -40°C до +55°C |
| Диапазон температур хранения | от -55°C до +70°C |
| Исполнение защиты прибора | IP66 |
* АБТ – авто-бронетехника; РФЧ – ростовая фигура человека.
