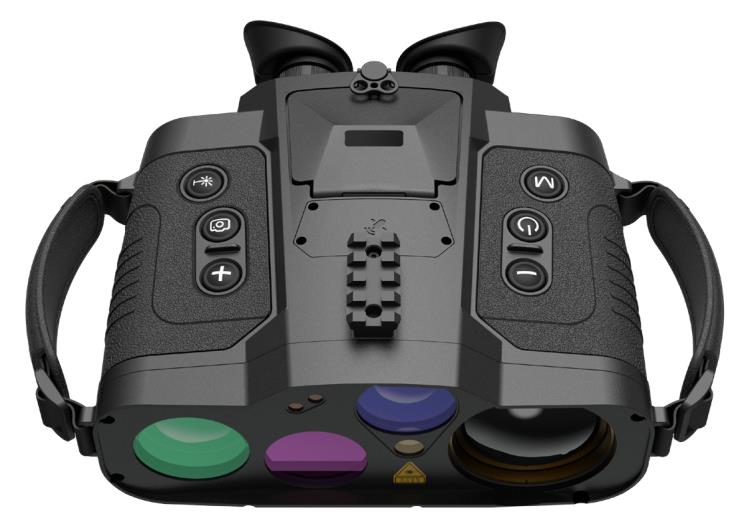

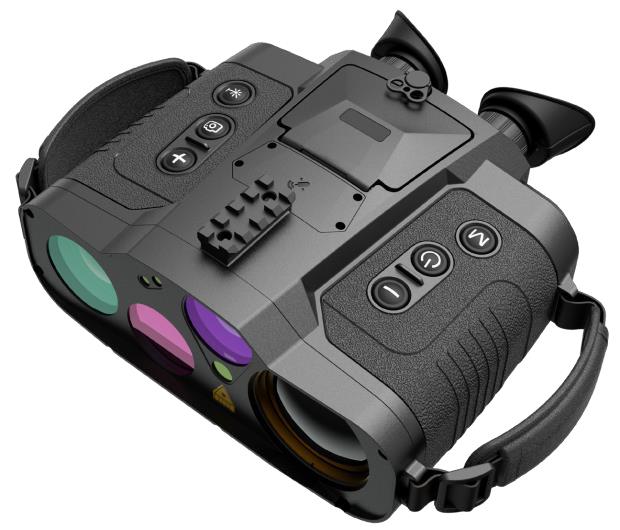

Многоспектральный прибор наблюдения Сканда 80LIRa Mk2
«Сканда 80LIRa Mk2» — носимый многоспектральный прибор наблюдения и разведки. Изделие позволяет наблюдать за объектами в 3-х разных спектрах посредством тепловизионной, телевизионной и низкоуровневой видеокамер. Подобранные соотношения полей зрения и пространственного разрешения у всех 3-х видеокамер обеспечивают совмещение изображений в 2-х комбинациях видеокамер.
Устройство имеет функцию фото-видеозаписи, встроенный дальномер, целеуказатели, модуль геопозиционирования.
Комплект поставки
| Наименование | Количество |
| Многоспектральный прибор наблюдения «Сканда 80LIRa Mk2» | 1 |
| Сумка для переноски | 1 |
| Комплект для чистки оптики | 1 |
| Аккумулятор литиевый (АКБ) типа 18650 | 12 |
| Зарядное устройство для АКБ | 1 |
| Паспорт/Инструкция / Гарантия | 1 |
| Комплект интерфейсных кабелей | 1 |
| Пульт дублирования кнопок управления | 1 |
| Кейс для хранения и транспортировки | 1 |
| Комплекс дистанционного управления КДУ-01 (управление, видео и питание на расстоянии до 500 м.) | ОПЦИЯ |
Функциональные особенности
- Время загрузки системы (без учета GPS) — менее 1 минуты;
- Оптимальное количество органов управления для быстрого вызова основных функций;
- ИК-детектор с разрешением 1280×960, 12 мкм;
- Ёмкость памяти составляет 128 Гб. Видео и звук автоматически синхронизируются;
- Электронная инструкция, помощь в процессе поиска по Меню устройства;
- Лазерный дальномер имеет функцию непрерывного измерения дальности;
- Передача данных по WIFI (2.4/5,0 ГГц) / Bluetooth;
- Совмещённое ИК и телевизионное изображение;
- Совмещённое ИК и низкоуровневое изображение;
- Цифровая стабилизация изображения;
- Функция автоматического распознавания человека, транспортного средства или БПЛА;
- Автоматическое отключение окуляров;
- Меню на русском и английском языках;
- Подключение по Ethernet со сменой IP и MAC адресов.
Технические характеристики
Характеристики |
Сканда 80LIRa Mk2 |
| Форм-фактор изделия | Бинокуляр |
| Фото-аудиовидеозапись | Да |
| Режимы отображения изображения | ТВ, ИК, Низкоуровневое, Совмещение |
| Тепловизионная камера (ИК) | |
| Приёмник теплового излучения | Неохлаждаемый VOx, 1280*1024, 12 мкм |
| Спектральный диапазон работы | 8-14 мкм |
| Поле зрения | ≥ 12,0° х 9,0° |
| Полярность отображения объектов | Тепло Белым / Чёрным; Псевдоцвет |
| Дальность распознавания АБТ / РФЧ*, м | ≥ 2 500 / ≥ 1 250 |
| Телевизионная камера (ТВ) | |
| Приёмник | 4,0 млн пикселей; 2,9 мкм |
| Поле зрения | ≥ 2,1° х 1,7° |
| Фокусировка | от 50 м до ∞ |
| Дальность распознавания АБТ / РФЧ*, м | ≥ 6 000 / ≥ 3 000 |
| Низкоуровневая камера (НУ-ТВ) | |
| Приёмник | 1280*960 |
| Поле зрения | ≥ 17° х 13° |
| Фокусировка | 50 м до ∞ |
| Дальность распознавания АБТ / РФЧ*, м | ≥ 1 000 / ≥ 500 |
| Дальномер | |
| Спектральный диапазон | 1,535 мкм, Класс безопасности II |
| Дальность измерения, м | от 50 до ≥ 8 000 |
| Точность измерения, м | ≤ ± 2 |
| Корректность измерения | ≥ 98 % |
| Частота измерений | ≥ 1 Гц |
| Указатель | |
| 625-665 нм | ˃ 25 метров днём, ˃ 2000 метров ночью |
| 820-850 нм | ˃ 600 м (низкий уровень), ˃ 2000 м (высокий уровень) |
| Класс безопасности | Класс IIIА |
| Магнитный компас, определение координат | |
| Точность определения азимута | ≤ 0,5° (при угле наклона ±15°) |
| Система определения координат | GPS/GLONASS/Beidou |
| Точность по горизонту / высоте / цели, м | ≤ 5 / ≤ 5 / ≤ 20 (на расстоянии 2,0 км) |
| Общие характеристики | |
| Дисплей | 2 цветных OLED; 1280*1024 |
| Диоптрийная настройка | ± 4 дптр |
| Электронное увеличение | 1х – 4 х непрерывное |
| Совмещённое ИК и ТВ / ИК и НУ-ТВ | Да / Да |
| Интерфейс обмена данными | Ethernet, USB, RS232, WIFI / Bluetooth |
| Видеоинтерфейс | RTSP / HDMI |
| Время выхода в рабочий режим (без GPS) | ≤ 1 минуты при НКУ |
| Элементы питания, время работы в НКУ | 2*18650; 4*18650; 6*18650, ≥ 14 ч |
| Внешнее питание | Да, 15 V DC |
| Встроенная память | ≥ 120 Гб (≥ 6 ч видео AVI, ≥ 10 000 фото JPG) |
| Масса (включая 6 шт. АКБ 18650) | ≤ 2,6 кг |
| Габариты, не более (ШхВхД), с наглазником | 262х275х135 мм |
| Крепление | стандартное 1/4 или 3/8 дюйма |
| Диапазон рабочих температур | от -40°C до +55°C |
| Диапазон температур хранения | от -55°C до +70°C |
| Исполнение защиты прибора | IP66 |
* АБТ – авто-бронетехника; РФЧ – ростовая фигура человека.
